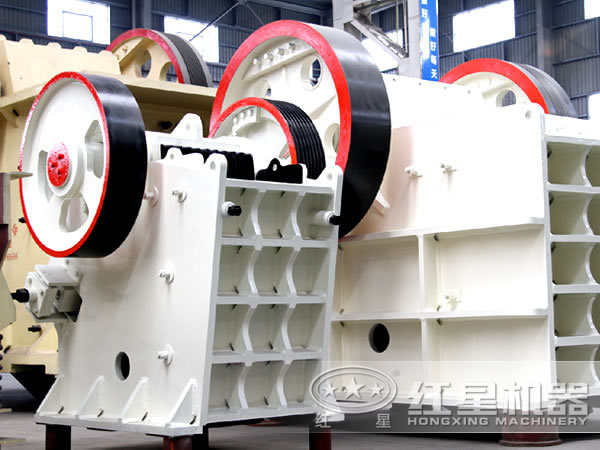

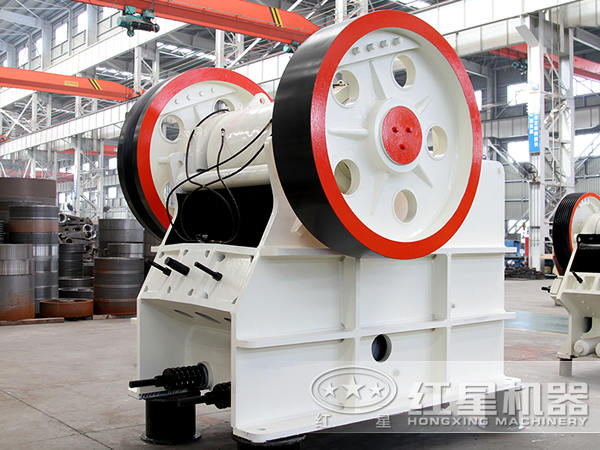

鄂破機簡介

鄂式破碎機又叫鄂破機、顎破機（英文翻譯：Jaw Crasher），俗稱鄂破，由動鄂和靜鄂兩塊鄂板組成破碎腔，模擬動物的兩鄂運動而完成物料破碎作業的破碎機。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎。被破碎物料的較高抗壓強度為320Mpa。

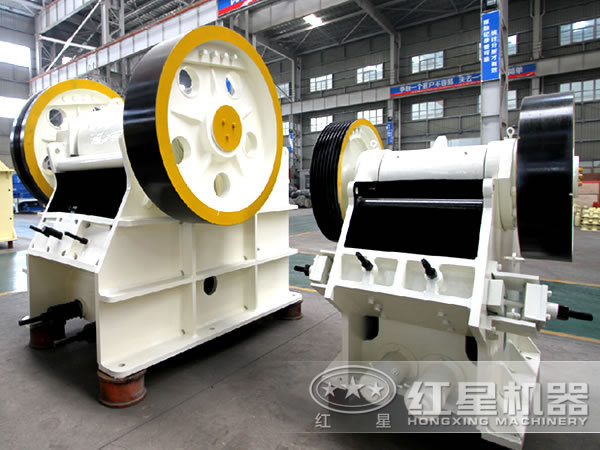

鄂破機工作特點

鄂式破碎機(鄂破機)在礦山、建材、基建等部門主要用作粗碎機和中碎機。按照進料口寬度大小來分為大、中、小型三種，進料口寬度大于600MM的為大型機器，進料口寬度在300-600MM的為中型機，進料口寬度小于300MM的為小型機。

鄂式破碎機的工作部分是兩塊鄂板，一是固定鄂板（定鄂），垂直（或上端略外傾）固定在機體前壁上，另一是活動鄂板（動鄂），位置傾斜，與固定鄂板形成上大下小的破碎腔(工作腔)。活動鄂板對著固定鄂板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊鄂板之間的物料受到擠壓，彎折和劈裂作用而破碎。

鄂式破碎機按照活動鄂板的擺動方式不同，可以分為簡單擺動式鄂式破碎機(簡擺鄂式破碎機)。復雜擺動式鄂式破碎機(復擺鄂式破碎機)和綜合擺動式鄂式破碎機三種。

鄂破機用途和使用范圍

1、該系列破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石用。

2、該系列破碎機較適宜于破碎抗壓強度不高于300MPa（兆帕）的各種軟硬礦石，被破碎物料的塊度不得大于技術參數表所規定。

鄂破機各部件組成

1、機架

機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。自制小型鄂式破碎機的機架也可用厚鋼板焊接而成，但剛度較差。

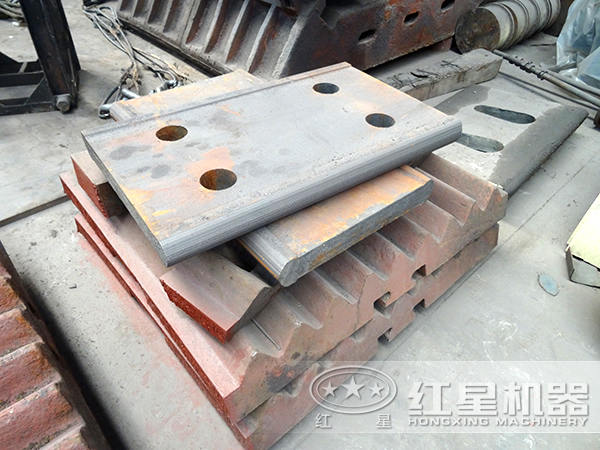

2、鄂板和側護板

定鄂和動鄂都由鄂床和鄂板組成，鄂板是工作部分，用螺栓和楔鐵固定在鄂床上。定鄂的鄂床就是機架前壁，動鄂鄂床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。

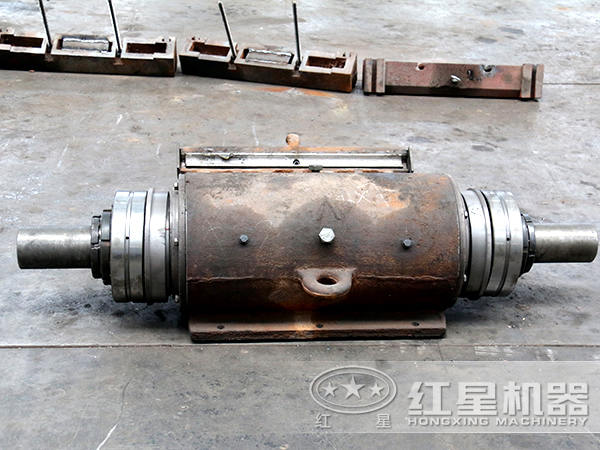

3、傳動件

偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。

4、調節裝置

調節裝置有楔塊式，墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板；后楔塊為調節楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調節出料口大小。小型鄂式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。

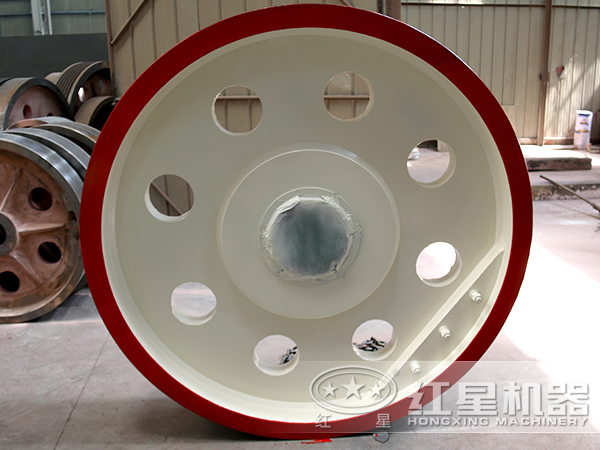

5、飛輪

鄂式破碎機的飛輪用以存儲動鄂空行程時的能量，再用于工業形成，使機械的工作符合趨于均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造，小型機的飛輪常制成整體式。飛輪制造，安裝時要注意靜平衡。

6、潤滑裝置

偏心軸軸承通常采用集中循環潤滑。心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油。動鄂的擺角很小，使心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑。
