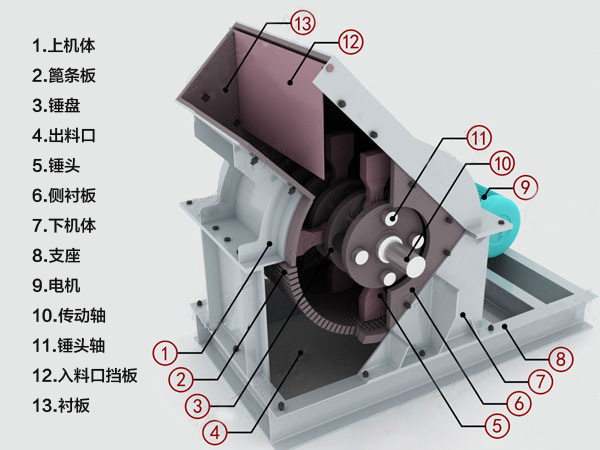

錘式破碎機的六大主要部件是主軸、軸承、錘架、篦條、襯板、錘頭，這些部件的維修非常重要，具體如下：

1、主軸的修理

當軸頸由于潤滑不良產腎功能輕微的磨損時，可用金相砂紙打磨或用細磨膏研磨，以消除磨痕。由于潤滑不良或密封不好，進入磨料使軸頸磨損較嚴重時，可用修理尺寸法將磨損層去掉，減小軸頸尺寸，恢復其幾何形狀及表面狀態，同時更換減小軸孔尺寸的新軸瓦，并進行刮研使其達到配合要求，磨損較大的軸還可以采用堆焊法來修復，要注意堆焊材料的選擇。為了消除堆焊產生的內應力和變形，要采取相應的措施并退火，以便后加工到需要的尺寸。

2、軸承的修理

錘式破碎機的軸承有滑動軸承和滾動軸承兩種。

滑動軸承的主要缺陷是：工作表面磨損使軸瓦的幾何形狀和尺寸發生變化，與軸頸的配合間隙增大；巴氏合金層脫落或部分熔化；軸承產生裂紋；軸承溫度升高或產生震動。

滾動軸承缺陷的主要表現為：溫度升高，噪音和震動嚴重，其原因是：潤滑劑選擇不當或太臟，裝配時，軸承內圈與軸頸或軸承外圈與軸承孔配合過緊，使軸承徑向間隙過小，不利于油膜的形成，潤滑不良，或配合過松、產生相對滑動，摩擦發熱；軸承內、外圈和滾動體發生疲勞磨損，產生麻點或剝落等。

滑動軸承和滾動軸承出現上述缺陷時，應及時修理或更換。

3、錘架的修理

錘架一般不與物料直接接觸，但在工作中，錘架的端部不免受到物料的碰撞而被磨損，磨損部位多半在外圓的端部。

修復的方法是用錳鋼堆焊條進行堆焊。堆焊前應先將焊條烘干，焊后表面平整，否則影響錘頭工作。此法操作簡單，成本雖然較高，但耐磨性可提高一倍以上。

另外，還可用普通結構焊條和生鐵氣焊條聯合進行堆焊。其操作方法是先焊一層普通結構鋼焊條然后把生鐵氣焊條折成小段，擺在結構焊條已堆焊過的平面上，要擺得均勻，再用結構鋼焊條焊一層，這樣反復地堆焊，知道恢復原形為止，也要使堆焊的表面平整。此法操作稍微復雜些，但成本低、效果較好，耐磨性也能提高一倍以上。

4、篦條的修理

錘式破碎機的篦條篩主要是控制著產品中大塊物料卸出。工作時受到物料的頻繁沖擊和摩擦，磨損比較嚴重，有的甚至斷裂。

磨損后的修復方法與錘架的修復方法相同。同樣要求堆焊表面平整，否則影響安裝。

斷裂時，可進行補焊。補焊時，心部可用結構鋼焊條補焊，而表面層用錳鋼焊條聯合補焊。

5、襯板的修理

襯板磨損后，也可用堆焊法修復。當磨損層太厚時，為了節省貴重的的堆焊條，可先用結構鋼焊條堆焊底層，表面用堆焊條堆焊；當磨損層較薄時，可直接均勻地堆焊堆焊條。為了節省對焊條也可斷續堆焊成條狀或網狀（如圖），但間隔不能太疏也不能太密。

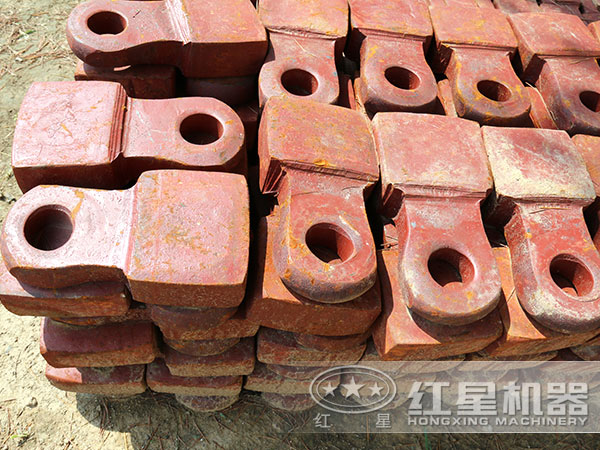

6、錘頭的修理

錘式破碎機的錘頭是主要工作部件，當面磨損后，可以翻面使用，但當錘頭的兩面磨損時，難以修復，只好更換新的錘頭。若此時錘頭上軸孔和錘柄并未損壞時，而將整個錘頭報廢勢必造成浪費。

因此，錘頭在使用時，不要讓兩面過多的磨損，就更換下來用合金或對焊條堆焊。這樣做雖成本高些，但耐磨性可提高很多，總的經濟效益是好的。建議盡量用堆焊法修復磨損的零件，特別是在有條件的情況下，應采用合金堆焊。

主軸、軸承、錘架、篦條、襯板、錘頭作為錘式破碎機六大工作部件，每個部件都有其重要作用，基礎是零部件維修與更換是每個操作人員必備的技能。
