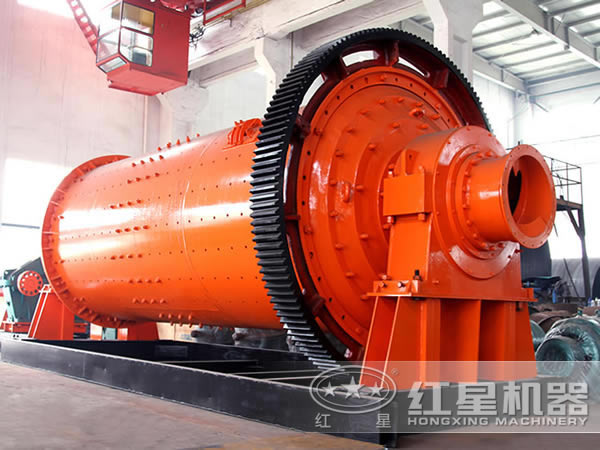

球磨機工作過程主要是通過筒體旋轉將物料拋起、掉落、研磨的過程，物料和鋼球研磨過程中會和球磨機筒體內壁有直接撞擊，容易對其造成嚴重磨損。球磨機襯板就是為了保護磨機內壁而存在的配件，襯板不僅有保護內壁的作用，還可以提升研磨效果及生產效率，是球磨機重要配件。

球磨機常用襯板的種類

1、平襯板

表面平整或鑄有花紋，研磨體隨筒體運轉時靠離心力產生的摩擦力提升，但下滑較明顯，對剛喂入磨內的大塊狀物料的沖擊粉碎不是很強，而對物料的研磨作用強，適合安裝于細磨倉（離出料端進的那一倉）。

2、壓條襯板

由平襯板和壓條襯板組成，襯板本身無孔，壓條上有孔，螺釘穿過螺孔把壓條和襯板固定在筒體內壁上。壓條高出襯板，對研磨體產生一定的推力，增加了研磨體的提升高度，拋落下去對塊狀物料有較強的沖擊力，因而適于裝在粗磨倉（離進料端近的那一倉）。

壓條襯板也有它的不足，那就是沒有壓條的地方下滑動現象明顯，有壓條的地方球帶的較高，使得帶球不均勻。而且磨機轉速較快時，還會把球帶得過高，拋到對面的襯板上，這樣不但沖擊粉碎作用減弱了，還增加了鋼球與襯板的磨耗，所以轉速較高的磨機（磨機轉速16.5~27r/min，大規格的磨機轉速較低，小規格的磨機轉速較高）不適于裝壓條襯板。

3、階梯襯板

又叫梯形襯板，襯板表面呈一傾角，安裝后成為許多階梯，可以加大對研磨體的推力，同一層研磨體被提升的高度均勻一致，防止研磨體之間的滑動和磨損，看來它優于壓條襯板，適合安裝在粗磨倉。注意安裝時薄端處于磨機轉向的前方，千萬不能裝反了。

4、小波紋襯板

波峰和節距都小，適于細磨倉和煤磨。

5、端蓋襯板

裝在磨頭端蓋或筒體端蓋上一保護端蓋不受磨損。

6、環溝襯板

在襯板的工作面上鑄出有圓弧形溝槽，安裝后形成環形溝槽，適于多倉磨的第一倉和第二倉，干法、濕法磨機均可。固定方式可以是螺栓固定，也可以無螺栓鑲嵌。

7、分級襯板

對于磨機粉磨作業的理想狀態應該是大顆粒的物料用大直徑的研磨體去沖擊和粉碎，即在磨機的進料方向配以大直徑的研磨體，隨著物料往出料方向的逐漸減小，研磨體也應順次減小。但如果磨機安裝同種襯板，由于物料高度和粒度沿著磨機筒體縱向從進料端到出料端逐漸減小，致使大規格的研磨體會往出料方向竄動，小規格的研磨體卻往進料端集聚，若在磨內沿縱向安裝具有一定斜度的分級襯板，則自動地與粉磨物料的平均粒徑由大到小的分布規律相適應，可去掉隔倉板，將兩倉或三倉合并為一倉，增大了磨內的有效容積，減少了通風阻力，可以提高粉磨效率。

盡管分級襯板能使研磨體合理分級，但對其分級機理的解釋還不盡相同，對這方面的研究還有待于進一步深化。

8、角螺旋襯板

由平襯板、圓角襯板和金屬襯板架組合而成，磨內有效斷面呈圓角方形，相鄰兩端襯板的方形角互相錯開一個角度，四個圓角分別構成斷續的螺旋線。縱觀全倉沿軸向為一個圓角方形的四頭斷續內螺旋，與安裝其它襯板的研磨體在磨內的運動狀態有所不同，成片下落去沖擊物料。

除以上襯板外，還有磁性襯板、波形襯板、凸棱襯板、半球形襯板和橡膠襯板等。市場競爭，應是各顯其能，市場后也會大浪淘沙。河南紅星隨著中國改革開放的步伐，積極參與國內外競爭與合作，為各地礦山企業解決了缺少先進技術設備的難題，在礦山機器行業的影響力與日俱增。河南紅星機器集團，至真至誠，盡善盡美！更多球磨機詳情歡迎免費咨詢。
