處理物料：鉛、鋅、銀伴生礦
處理能力：600t/h
圓振動篩是常見的篩分機的一種，廣泛應用在破碎、制砂、選礦生產中。圓振動篩做圓形運動，是一種多層數、新型振動篩，又稱為分級篩或篩分機等。
振動篩講解視頻
圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。
經過技術改進后，新型圓振動篩篩分設備更耐用

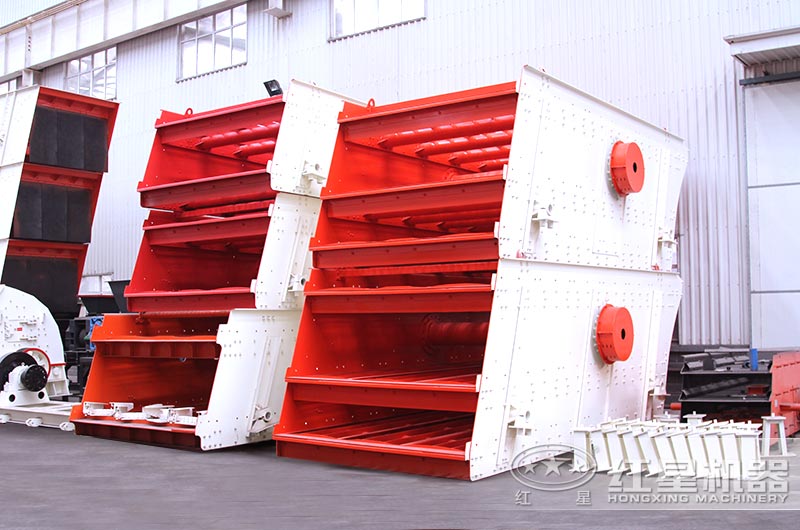

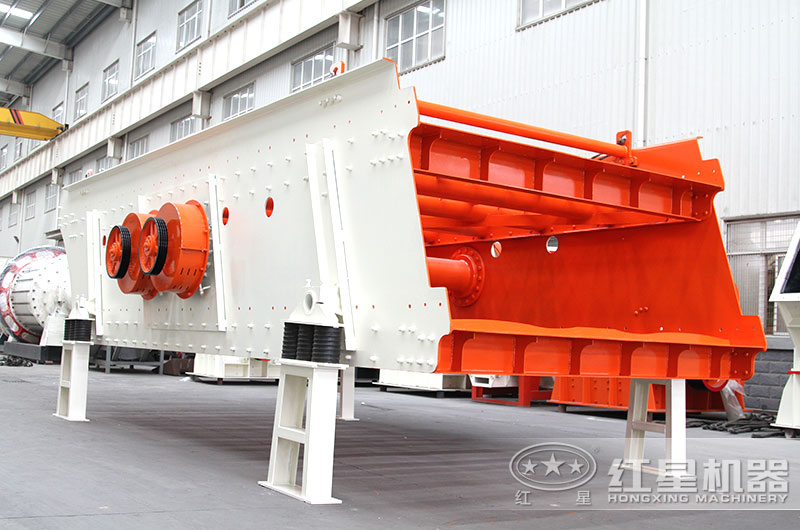

振動篩篩分機高清設備大圖，可以看出做工非常精細
性能優勢
- 1結構設計合理、拆卸方便
構造簡單、拆換篩面方便
- 2篩分效率高、產能大
篩箱振動強烈，減少了物料堵塞篩孔，提高了篩子較高的篩分效率和生產率
- 3耗能低、節省成本
篩分每噸物料所消耗的電能少
高清圖片

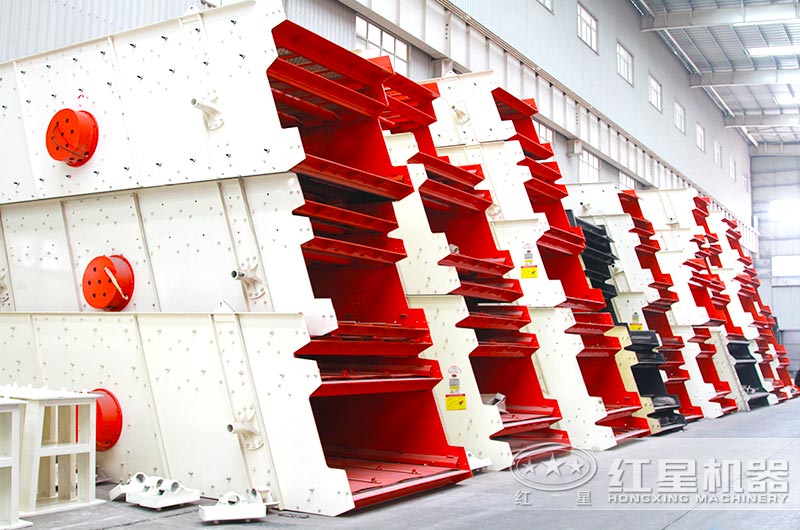

客戶預定的大量圓振動篩等待發貨

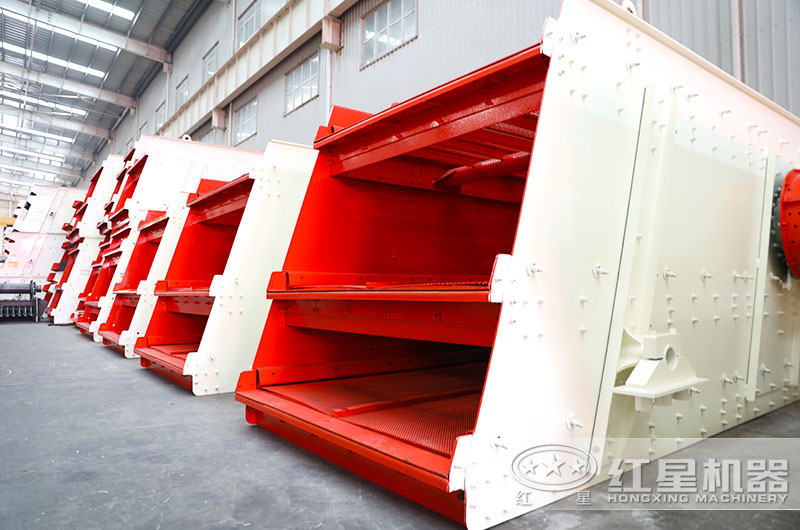

這款振動篩可以篩分出四種規格砂石產品

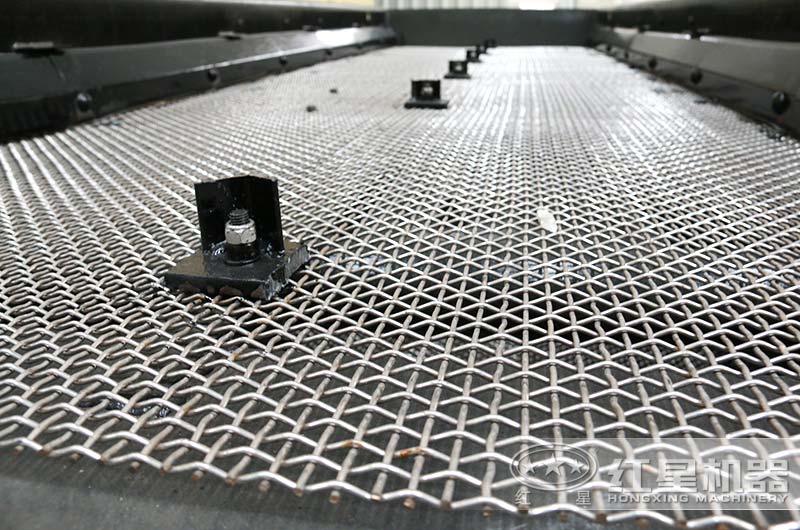

圓振動篩篩網孔徑細密均勻

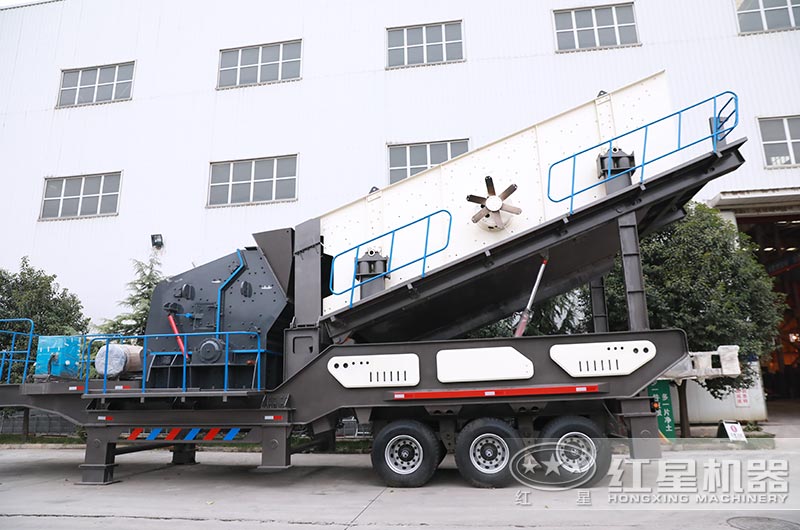

移動式破碎機與圓振動篩是良配
工作原理
圓振動篩主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心軸，可獲得不同振幅。
振動篩視頻
結構組成
圓振動篩由塊偏心式激振器、電動機、篩箱、底座及支承裝置組成。
電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

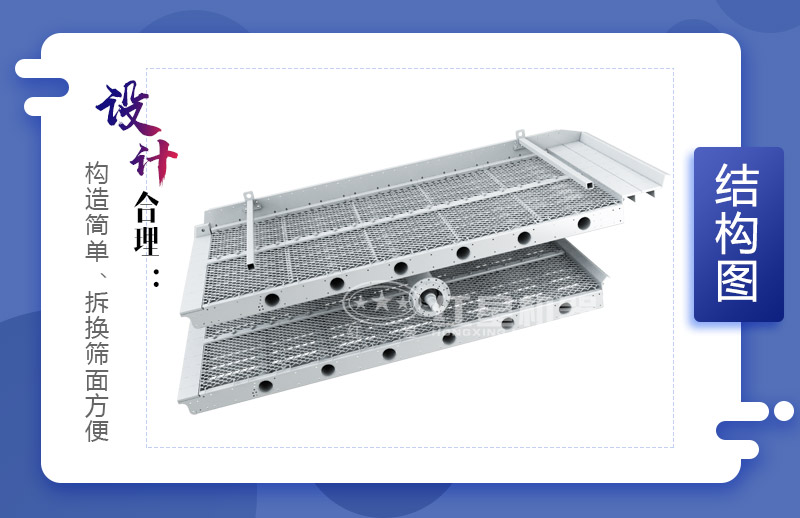

圓振動篩結構簡單，好用好拆
價格分析
圓振動篩價格主要受型號的影響，根據用戶實際對振動篩型號大小的不同，圓振動篩價格受多方面因素影響，例如影響圓振動篩的因素包括：型號、廠家、地區、品牌等，價格高低不等，要想買到價格較實惠的機器，需要用戶精挑細選，用心挑選適合的型號及廠家。紅星機器根據用戶需求量身定做，振動篩篩分效果非常好，其通篩率可達100%，價格上非常優惠，具體優惠價格請點擊在線咨詢
現場圖

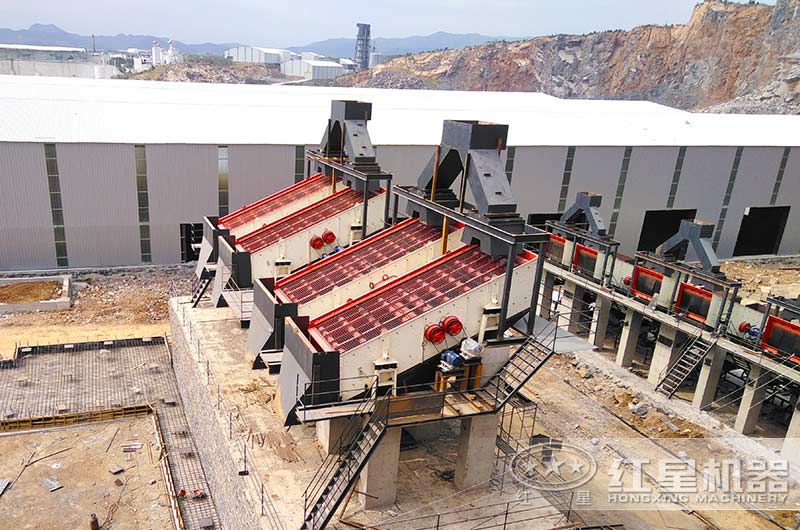

輝縣大型碎石制砂生產線振動篩安裝現場

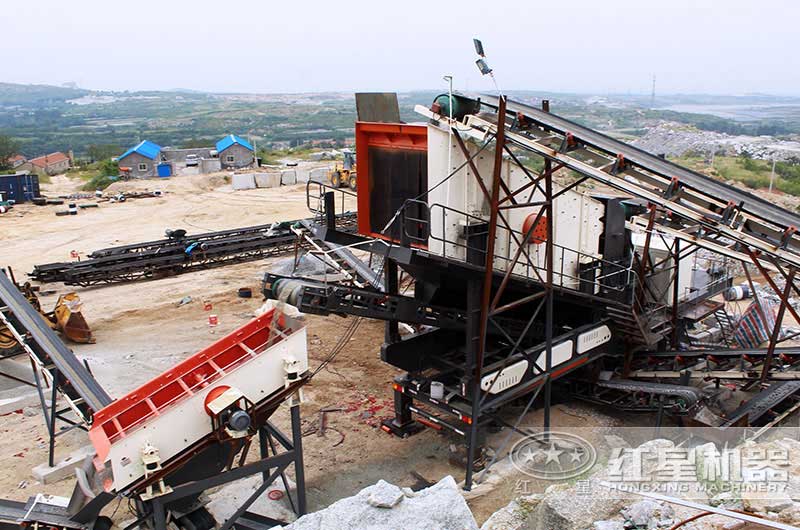

移動式振動篩安裝現場

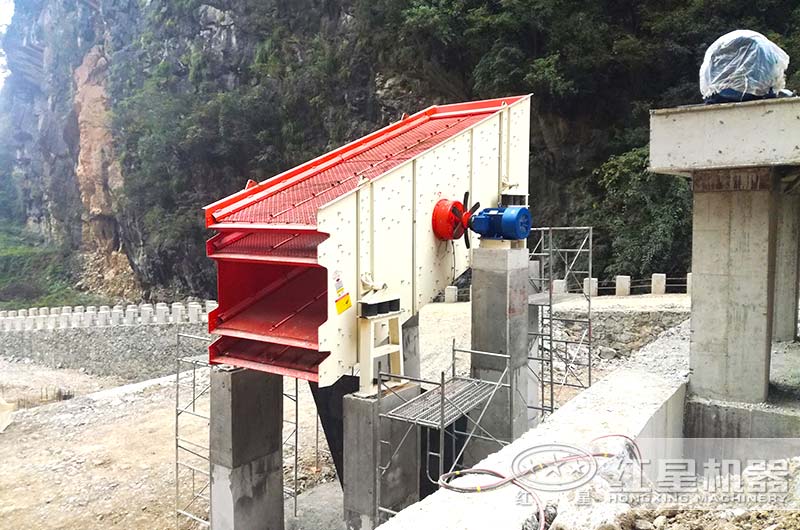

達州沙場圓振動篩安裝現場
現場視頻實拍
環保石料廠現場實拍高清視頻
該現場是現代非常流行的環保石料加工現場，破碎設備均是采用密封環保結構設計。除此之外，為了確保萬一，該石料廠還選擇在圓振動篩上加裝噴淋裝置，可以從視頻中看到，圓振動篩在篩分石料過程中，沒有一絲粉塵，現場清晰可見，可以想見現場環保標準非常嚴格。
技術參數
- 圓振動篩
- 直線振動篩
- 輪胎振動篩移動破碎站
| 型號規格 | 篩網層數 | 篩網面積(㎡) | 篩孔尺寸(mm) | 最大進料尺寸(mm) | 處理能力(m³/h) | 振動功率(r/min) | 雙振幅(mm) | 電機功率(kw) | 篩面傾角(°) | 篩面規格 (mm) | 外形尺寸(長×寬×高)(mm) |
| 2YK1230 | 2 | 7.2 | 4-50 | 200 | 12-78 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3430×1860×870 |
| 3YK1230 | 3 | 10.8 | 4-50 | 200 | 13-80 | 970 | 6 | 6P 7.5 | 20 | 1200×3000 | 3570×1860×1210 |
| 2YK1237 | 2 | 8.88 | 4-50 | 200 | 15-86 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4050×1860×870 |
| 3YK1237 | 3 | 13.32 | 4-50 | 200 | 16-90 | 970 | 6 | 6P 7.5 | 20 | 1200×3700 | 4270×1860×1210 |
| 2YK1548 | 2 | 14.4 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 11 | 20 | 1500×4800 | 5420×2210×1230 |
| 3YK1548 | 3 | 21.6 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 15 | 20 | 1500×4800 | 5660×2210×1610 |
| 4YK1548 | 4 | 28.8 | 5-50 | 200 | 22.5-162 | 970 | 6 | 6P 18.5 | 20 | 1500×4800 | 6230×2210×2060 |
| 2YK1854 | 2 | 19.44 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 5960×2550×1420 |
| 3YK1854 | 3 | 29.16 | 5-80 | 200 | 32-312 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6260×2550×1780 |
| 4YK1854 | 4 | 38.88 | 5-80 | 200 | 32-336 | 970 | 6 | 6P 22 | 20 | 1800×5400 | 6830×2550×2160 |
| 2YK2160 | 2 | 25.2 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 6720×2840×1530 |
| 3YK2160 | 3 | 37.8 | 5-100 | 200 | 50-475 | 970 | 6 | 6P 30 | 20 | 2100×6000 | 7030×2840×1910 |
| 4YK2160 | 4 | 50.4 | 5-100 | 200 | 50-497 | 970 | 6 | 6P 37 | 20 | 2100×6000 | 7300×2840×2380 |
| 2YK2460 | 2 | 28.8 | 5-100 | 200 | 65-550 | 970 | 6 | 6P 30 | 20 | 2400×6000 | 7020×3140×1530 |
| 3YK2460 | 3 | 43.2 | 5-100 | 200 | 70-620 | 970 | 6 | 6P 37 | 20 | 2400×6000 | 7300×3140×1910 |
| 4YK2460 | 4 | 57.6 | 5-100 | 200 | 80-680 | 970 | 6 | 6P 45 | 20 | 2400×6000 | 7600×3140×2380 |
| 2YK2873 | 2 |
39.2 |
5-100 | 200 | 70-680 | 750 | 6 | 6P 37 | 20 | 2800×6440 | 7600×4320×1620 |
| 3YK2873 | 3 | 58.8 | 5-100 | 200 | 80-720 | 750 | 6 | 6P 45 | 20 | 2800×6440 | 7800×4320×2120 |
| 4YK2873 | 4 | 58.8 | 5-100 | 200 | 90-950 | 750 | 6 | 6P 55 | 20 | 2800×6440 | 7800×4320×2120 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 篩面 規格 |
篩面 層數 |
篩孔 尺寸 |
進料 粒度 |
處理量 | 電機 功率 |
總重量 | 振動頻率 | 雙振幅 | 篩面 傾角 |
外形尺寸 |
| （長×寬）(mm) | 層 | (mm) | (mm) | (t/h) | (kw) | (kg) | (hz) | (mm) | (°) | 長×寬×高(mm) | |
| ZSG1237 | 3700×1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5×2 | 2250 | 16 | 6-8 | 15 | 3800×2050×1920 |
| 2ZSG1237 | 3700×1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5×2 | 3345 | 16 | 6-8 | 15 | 3800×2050×2200 |
| ZSG1443 | 4300×1400 | 1 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4100 | 16 | 6-8 | 15 | 4500×3040×2500 |
| 2ZSG1443 | 4300×1400 | 2 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4900 | 16 | 6-8 | 15 | 4500×3040×2700 |
| 3ZSG1443 | 4300×1400 | 3 | 4-50 | ≤200 | 10-150 | 5.5×2 | 5870 | 16 | 6-8 | 15 | 4500×3040×2820 |
| 2ZSG1548 | 4800×1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5×2 | 5836 | 16 | 8-10 | 15 | 4800×3140×2814 |
| 3ZSG1548 | 4800×1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5×2 | 6900 | 16 | 8-10 | 15 | 4799×3140×3014 |
| 2ZSG1848 | 4800×1800 | 2 | 5-50 | ≤300 | 50-500 | 7.5×2 | 6489 | 16 | 8-10 | 15 | 4799×3440×2814 |
| 3ZSG1848 | 4800×1800 | 3 | 5-50 | ≤300 | 50-500 | 7.5×2 | 7750 | 16 | 8-10 | 15 | 4799×3440×3014 |
| 4ZSG1848 | 4800×1800 | 4 | 5-50 | ≤200 | 50-500 | 11×2 | 8300 | 16 | 8-10 | 15 | 4799×3440×3503 |
| 2ZSG1860 | 6000×1800 | 2 | 5-150 | ≤300 | 80-600 | 11×2 | 9950 | 16 | 8-10 | 15 | 6000×3440×3326 |
| 型號 | HX3S1848 | HX3S1860 | HX3S2160 |
| 運輸長度(mm) | 10280 | 11480 | 11480 |
| 運輸寬度(mm) | 2830 | 2830 | 3150 |
| 運輸高度(mm) | 4350 | 4350 | 4350 |
| 最大長度(mm) | 11100 | 11800 | 11800 |
| 最大寬度(mm) | 3600 | 3600 | 3970 |
| 最大高度(mm) | 6000 | 6000 | 6500 |
| 重量(t) | 16 | 18 | 19 |
| 輪胎配置 | 并裝雙軸 | 并裝雙軸 | 并裝雙軸 |
| 振動篩型號 | 3YZS1848 | 3YZS1860 | 3YZS2160 |
