油頁巖經提油、發電后剩下近70%的灰渣，由于灰渣強度較低，很難直接做建筑用輕骨料。經過大量研究證實，油頁巖渣可作為陶粒的主要原料。這對油頁巖的開發、人造輕骨料的生產、建筑節能、環保、發展循環經濟都有著積極的意義。油頁巖渣陶粒生產工序組成為：原料制備工序、造粒工序、焙燒工序、成品工序、煤粉制備工序。

1、原料制備工序

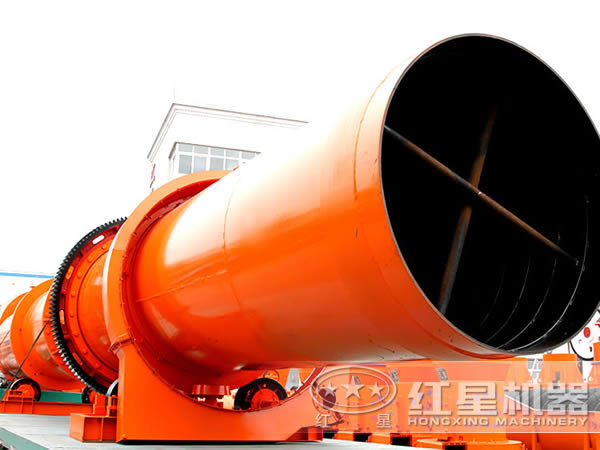

（1）烘干工藝選擇：采用在窯尾煙室內，通入烘干機筒間接加熱方式，不需要余熱風機和管道，因此不額外耗電，不會對窯內壓力產生影響。

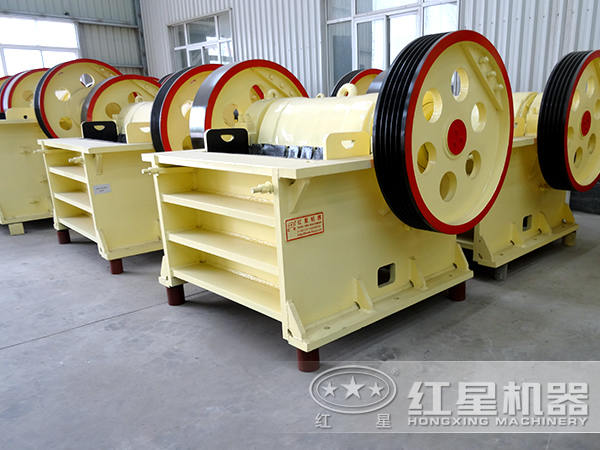

（2）原料制備工序工藝過程：將油頁巖渣運至本廠，由斗提機提至儲罐；粘土運至本廠棚庫內，由皮帶輸送機入烘干機烘干、顎式破碎機破碎后，由斗提機提至儲罐；發泡劑均由斗提機提至儲罐；分別由罐下的皮帶秤與螺旋秤，稱量后于皮帶輸送機送至球磨機，粉磨細度控制在0.08 mm，篩余10%～15%以內，合格粉料由斗提機提至混合儲罐內，再提至工作儲罐。

2、造粒工序

（1）造粒工藝選擇：采用由電腦控制的預加水成球盤工藝，可準確地控制成球水分，以控制球徑和級配。

（2）造粒工序工藝過程：工作儲罐料粉由喂料機入雙軸攪拌機，由電腦控制的預加水成球設備控制加水量，合適水分的泥料入成球盤，成球粒度為2～10 mm，超大粒徑料球的由輥篩機篩除，回至雙軸攪拌機。

3、焙燒工序

（1）測溫工藝選擇：目前陶粒廠，窯內測溫是根據在窯尾煙室電偶溫度 ，估算窯頭燒脹溫度，所以很不準確本設計采用在窯頭噴氣管上固聯一耐熱鋼保護管，管內插入電偶于高溫點，可準確測得燒脹溫度。

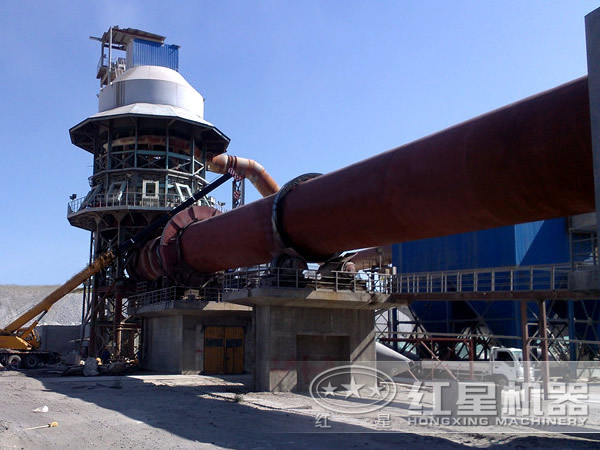

（2）焙燒與燃煤工序工藝過程：焙燒工藝的主要設備是回轉窯。合格的濕球人預熱窯，在窯體旋轉和坡度的作用下向前運動，濕球料在窯內烘干、預熱、燒脹。烘干段溫度約為150～300℃，預熱段溫度約為300～800℃，燒脹段前段溫度約為 800～1150℃，中段溫度約為1150～1 170℃，后段至出口溫度約為 700～1 000℃，進入下料倉冷卻室內。這一過程為25～50 min。出料端為窯頭，入料端為窯尾。窯頭端熱源由燃燒器供給，煤粉由煤粉儲罐供給，助燃風量和進煤量由計算機聯合控制，可使窯溫穩定和節能。預熱烘干帶窯尾余熱煙氣供給粘土原料烘干機使用，或其他二次利用。

4、成品工序

（1）陶粒冷卻工藝選擇：采用距焙燒窯頭 6～10 m 處順向在地面上設置冷卻筒，窯頭熱陶粒，由爬斗式提升機將熱陶粒提入冷卻機。其優點是焙燒窯軸線高度可在合適的高度上，降低焙燒窯基礎造價，降低窯尾煙室高度，焙燒窯易操作，有利于冷卻筒余熱利用。

（2）成品工 序工藝過程：由爬斗式提升機將溫度約為600～800℃熱陶粒提入冷卻機，冷卻筒在旋轉和坡度的作用下向前運動冷卻至篩分機，根據市場需要篩分分級。5 mm 以下為陶砂，5～20 mm 以上為陶粒。由翻斗車將已分級的成品陶粒及陶砂運至成品堆場和棚庫，經抽檢合格后即可出廠。

5、煤粉制備工序

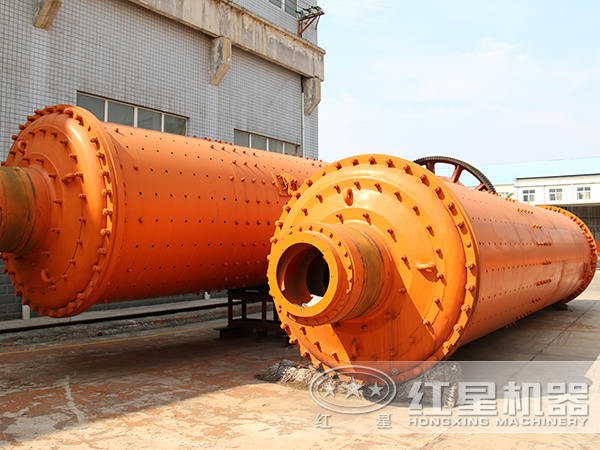

（1）煤粉制備工序工藝選擇：考慮到用煤量較大，選用風掃磨煤機，可利用冷卻機余熱烘干煤。

（2）煤粉制備工序工藝過程：原煤進廠入儲煤棚，入粉碎機，粉碎后由皮帶輸送機人喂料機，再入風掃磨煤機粉磨，粉磨后煤粉的細度控制在0.08 mm，篩余 10%～15%。煤粉入煤粉儲罐，由螺旋喂料機將煤粉送入焙燒窯窯頭的風管內至燃燒器，由高壓風機將煤粉吹入窯內燃燒。螺旋喂料機的煤粉進給量和風機的風量由計算機聯合控制。在冷卻筒入口端接余熱風管，由引風機將余熱風送入風掃磨煤機內，在粉磨中將煤烘干。

油頁巖渣生產超輕陶粒、陶砂，是一項經濟效益可觀、社會效益好、有利環保的好項目，應盡快開發。河南紅星機器集團供應全套的陶粒生產線，破碎機、球磨機、磨煤機、烘干機、回轉窯、冷卻機、振動給料機、提升機、振動篩、輸送機等，技術先進，設備可靠，經濟實用，能夠?yàn)槟鷦?chuàng)造良好的綜合效益。
