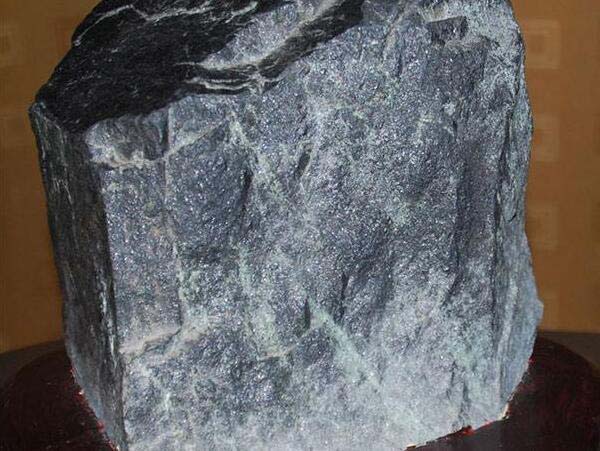

菱鎂礦是我國重要的礦產(chǎn)資源，國內(nèi)資源儲量豐富，為工業(yè)發(fā)展奠定了物質(zhì)基礎。但是隨著資源的開采的不斷深入，對于高附加值的菱鎂礦需求量不斷增加，這就需要采用先進的選礦技術，才能實現(xiàn)對優(yōu)質(zhì)菱鎂礦的選別。所以，本文就國內(nèi)菱鎂礦的選礦方法進行介紹。

菱鎂礦的選礦方法

由于礦石性質(zhì)的差異機選別條件的制約，選礦方法也各具特色，常見的集中有：熱選法、浮選法、重選法、磁選法、靜電分選法、化學選礦等。

1、熱選法

對菱鎂礦的熱重分析、差熱分析及煅燒后的化學組成、礦物組成分析，菱鎂礦中碳酸鎂與其他脈石礦物在熱學性質(zhì)上有明顯差異。將菱鎂礦加熱至分解溫度一段時間，其主要成分碳酸鎂分解，然后分解出的氧化鎂重結晶，疏松、易碎。而其中的脈石礦物未分解或高溫變質(zhì)為較硬的其他物質(zhì)然后經(jīng)過選擇性磨礦、分級得到含氧化鎂較高的精礦；再磨后風選進一步提高品位；工業(yè)上常加氯化銨等添加劑混合焙燒降低能耗。

2、浮選法

對細粒級低品位菱鎂礦的利用及精細化工高純度的要求，浮選法應用于處理菱鎂礦取得了理想的效果硅酸鹽等脈石礦物較容易除去。而與菱鎂礦化學成分、晶體結構相近的白云石均為極性礦物，破碎后斷面呈離子鍵，不飽和性強，親水，不易浮。因此表面性質(zhì)不明顯，在晶格中鈣、鎂、鐵之間又可以互換而成類質(zhì)同象，故需要選擇適當浮選藥劑來控制浮選效果。

近年來．國內(nèi)對菱鎂礦的浮選研究較多。如程建國、余永富針對海城二級菱鎂礦的礦石性質(zhì)和生產(chǎn)現(xiàn)狀研究，通過實驗確立了反浮選一正浮選流程：反浮選用鹽酸、水玻璃、十二胺藥劑方案，顯著提高脫硅率：正浮選用水玻璃、六偏磷酸鈉、SM捕收劑，同樣取得理想的效果。

3、重選法

重選法是因目的礦物與脈石礦物密度的差異，借助于一定的分選設備使其分離富集的方法。由于菱鎂礦分選一般采用重介分選，顯然礦粒的粒度與形狀也是分選效果的制約因素，分析菱鎂礦的礦物組成可知其與伴生礦物及脈石礦物的比重差較小。因此分選效果不理想，而且處理的礦石粒度大于3mm，工業(yè)上常用于提高回收率。近年來，隨著對菱鎂礦的深人研究國外出現(xiàn)了多孔性細粒菱鎂礦的重力分選的研究，并取得了顯著的效果。

4、化學選礦法

采用化學選礦法提高天然菱鎂礦的純度，有鹽酸法、銨法和碳酸氫鹽法。但是化學選礦中的鹽酸法雖然反應時間短，提純效率較高，而且生產(chǎn)工藝復雜，同時也會引發(fā)環(huán)境問題；銨法提純不僅需要高濃度的反應原料，同時需要在高溫下進行反應，能耗高，生產(chǎn)成本高，不利于工業(yè)化生產(chǎn)。

未來菱鎂礦選礦的發(fā)展

目前我國對低品位菱鎂礦的提純主要采用浮選、熱選。浮選提純菱鎂礦存在著工藝流程復雜，投資大等缺點，而且對白云石、方解石中以類質(zhì)同相存在的氧化鐵和氧化鈣等雜質(zhì)分離困難；熱選存在能耗高，礦物分離提純不徹底等缺點。所以需要不斷完善菱鎂礦選礦工藝技術，未來菱鎂礦選礦的發(fā)展應該主要面向以下幾個方向：

1、對該低品位菱鎂礦進行選擇性磨礦、預先分級、優(yōu)先浮選、混合浮選等工藝研究和優(yōu)化試驗研究；

2、對單一浮選和反浮一正浮選進行對比試驗，確定合理的浮選方案；

3、采用預先拋泥后，浮選工藝可在保證精礦品位相近的條件下較直接浮選提高精礦產(chǎn)率，節(jié)省藥劑，降低選別成本；

4、菱鎂礦在800'E一1000~C下煅燒形成多孔、體輕、耐壓溫度低的顆粒，而含硅酸鹽礦物的滑石、綠泥石等強度逐漸提高，白云石的強度比煅燒后的菱鎂石礦高20-30倍，利用這種差異進行選擇性破碎、篩分、風選，使菱鎂礦富集于細粒級別中，從而與雜質(zhì)礦物分離。選用此法菱鎂礦中的脈石礦物不能得到有效合理的利用。此法除回收菱鎂礦外，還對礦石中的滑石、綠泥石等硅酸鹽礦物進行回收，實現(xiàn)資源的綜合利用。

通過對菱鎂礦選礦工藝的分析研究，我們能夠在其選礦過程中找到合理的選礦方法，從而實現(xiàn)對其選別。我公司作為選礦設備廠家，專業(yè)生產(chǎn)全套菱鎂礦選礦設備及工藝，品質(zhì)保證，歡迎前來了解詳細，更多疑問歡迎點擊"在線交談"。
